Система вентиляции торговых центров

Приточная система вентиляции.

Цель теплоизоляции:

Предотвращение выпадения конденсата на наружной поверхности воздуховода.

Параметры:

• Теплоноситель: воздух;
• t_о = 23 ˚С –температура в помещении торгового центра;
• t_m = -25 ˚С – температура теплоносителя в воздуховоде в зимний период времени;
• ϑ_в = 4 м/с – скорость теплоносителя;
• ϕ = 60 % — относительная влажность в помещении торгового центра.

Без покровного слоя:

С фольгированным покровным слоем (ALU, METAL):

Р-обозначение рулонного материала.

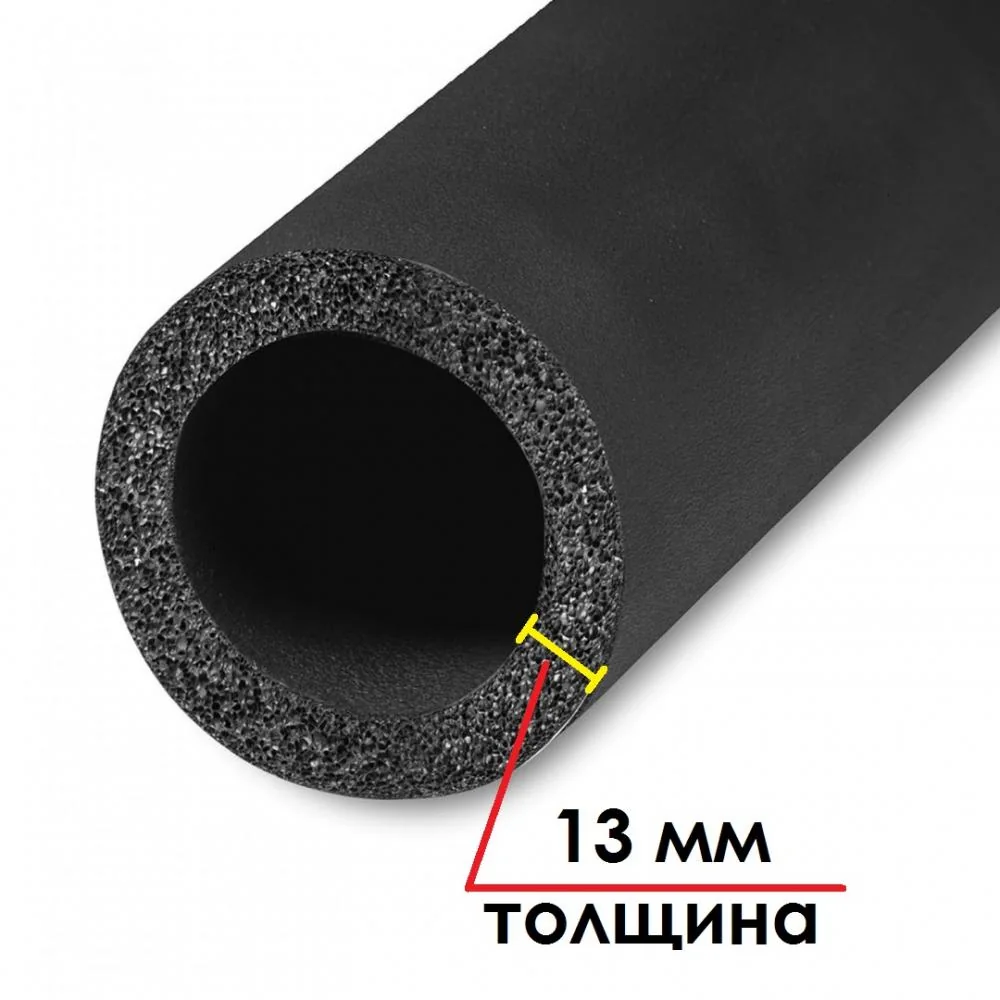

* Если готовое техническое решение по теплоизоляции представляет собой конструкцию, состоящую из двух слоев и более, то рекомендуется применить теплоизоляционный материал ST с покрытием ALU.

Вытяжная система вентиляции.

Цель теплоизоляции:

Предотвращение выпадения конденсата на внутренней поверхности воздуховода.

Параметры:

• Теплоноситель: воздух;
• t_m = 23 ˚С – температура теплоносителя в воздуховоде;
• t_окр = -25 ˚С –температура окружающей среды (температура самой холодной пятидневки (0,92) по г. Москва);
• ϑ_в = 4 м/с – скорость теплоносителя;
• φ = 80 % — относительная влажность окружающего воздуха.

Согласно техническим условиям K-FLEX (ТУ) прокладка на открытом воздухе возможна при условии применения покрытий, обеспечивающих защиту поверхности изделий от атмосферных воздействий.

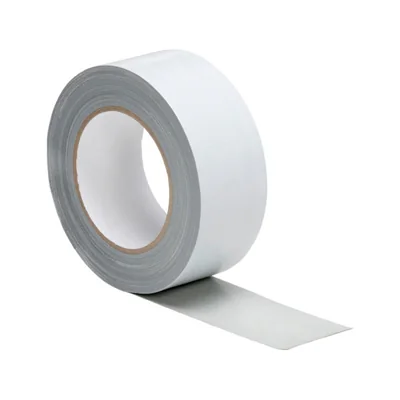

С фольгированным покровным слоем (AL CLAD, WHITE CLAD):

Р — обозначение рулонного материала.
